Açıklama

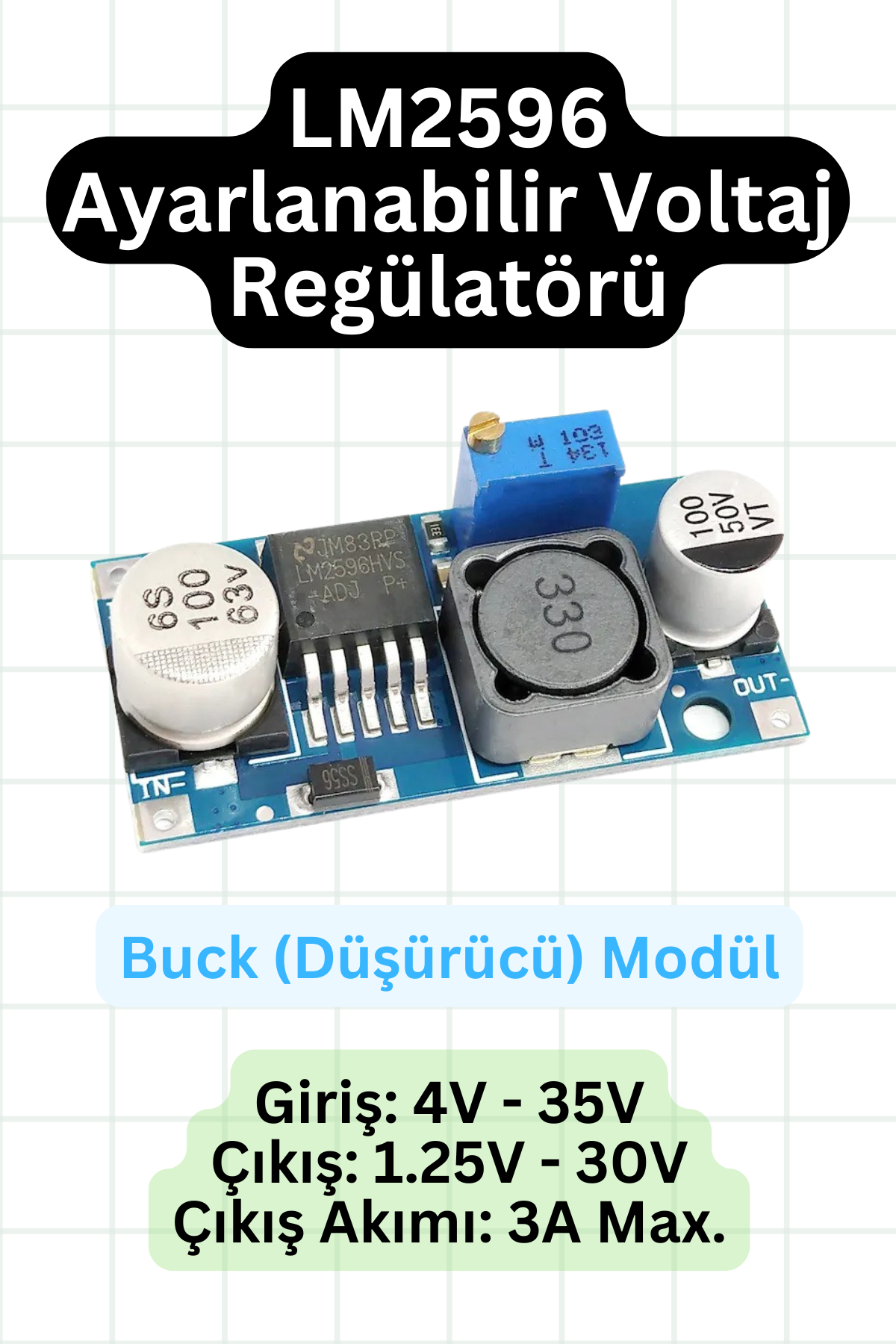

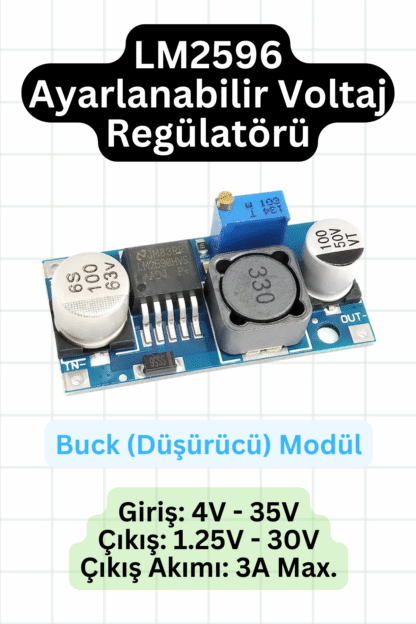

LM2596 Ayarlanabilir Voltaj Regülatörü, yüksek verimli bir DC-DC step-down (buck) dönüştürücüdür ve giriş voltajını daha düşük bir seviyeye indirerek, sabit bir çıkış voltajı sağlar. Elektronik projelerde ve güç yönetim çözümlerinde yaygın olarak kullanılan bu modül, özellikle Arduino ve diğer mikrodenetleyici tabanlı projelerde ideal bir çözümdür.
Özellikler:
- Giriş Voltajı: 4V – 35V DC
- Çıkış Voltajı: 1.25V – 30V DC (Ayarlanabilir)
- Çıkış Akımı: Maksimum 3A (Sürekli 2A, soğutma gerektirebilir)
- Verimlilik: %92’ye kadar yüksek verimlilik
- Anahtarlama Frekansı: 150kHz
- Çıkış Ripple: 30mV’ye kadar düşük dalgalanma
- Dönüşüm Türü: Buck (step-down) dönüştürücü
- Boyutlar: 43mm x 20mm x 13 mm
- Ağırlık:10.5gr
Kullanım Alanları:
- Arduino ve Raspberry Pi gibi mikrodenetleyici projeleri
- Robotik ve otomasyon projelerinde güç yönetimi
- LED aydınlatma ve diğer düşük gerilimli devreler için sabit gerilim sağlama
- Bataryalı sistemlerdeverimli şekilde gerilimi düşürme
Ürün Avantajları:
- Ayarlanabilir Çıkış: Üzerindeki potansiyometre yardımıyla çıkış voltajını hassas bir şekilde ayarlayabilirsiniz.
- Koruma Özellikleri: Aşırı akım, aşırı ısınma ve kısa devre koruması ile güvenli kullanım sunar.
- Kompakt Tasarım: Küçük boyutları sayesinde dar alanlarda bile rahatlıkla kullanılabilir.
- Yüksek Verimlilik: Düşük enerji kaybı ve ısı üretimi sayesinde projelerinizde daha verimli çalışır.
Nasıl Kullanılır:
- Giriş ve Çıkış Bağlantıları: Giriş voltajını “IN+” ve “IN-” terminallerine bağlayın, çıkış voltajını ise “OUT+” ve “OUT-” terminallerinden alın.

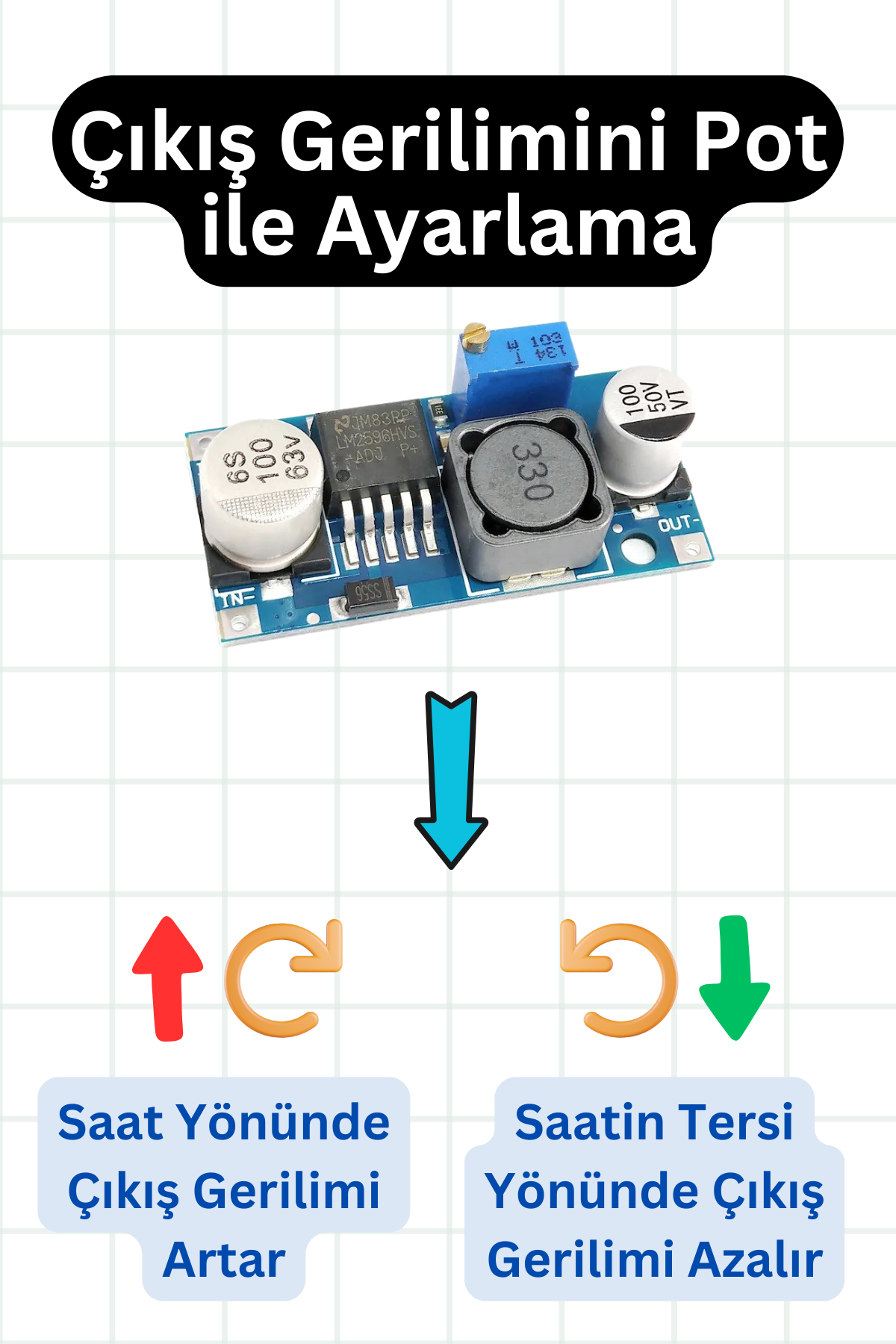

- Çıkış Voltajını Ayarlama: Potansiyometreyi saat yönünde çevirerek çıkış voltajını artırabilir, saat yönünün tersine çevirerek düşürebilirsiniz.
- Voltaj Doğrulama: Çıkış voltajını multimetre yardımıyla kontrol ederek istediğiniz değere ayarlayabilirsiniz.
Uygulama Notları:
- Yüksek akım gerektiren uygulamalarda (2A üzerinde), modül üzerinde yeterli hava akımı veya ek bir soğutucu kullanılmalıdır.
- Giriş voltajı her zaman çıkış voltajından daha yüksek olmalıdır, aksi halde dönüştürücü çalışmaz.
